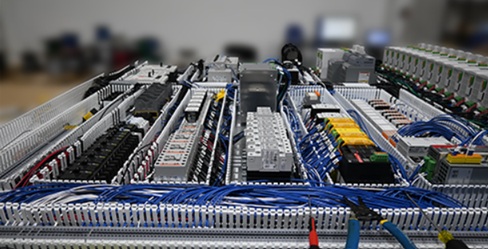

Montagem de painel automação

A montagem de painéis elétricos de automação e controle exige precisão cirúrgica, pois é onde o “cérebro” do sistema (CLPs, IHM) se integra à potência. Diferente de um quadro de luz comum, aqui o foco é a integridade do sinal e a lógica de operação.

1. Etapas Cruciais da Montagem

Preparação da Placa de Montagem: Marcação e furação para trilhos DIN e canaletas. O layout deve prever espaço para dissipação de calor e futuras expansões.
Posicionamento de Componentes: Organização lógica — geralmente, a potência (disjuntores, contatores) fica no topo ou nas laterais, e o controle (CLP, módulos de E/S, relés) no centro.
Fiação e Cabeamento: Utilização de anilhas de identificação em ambas as extremidades de cada cabo, seguindo rigorosamente o diagrama funcional.
Segregação de Sinais: Cabos de potência devem ser separados dos cabos de sinal/comunicação para evitar interferência eletromagnética (EMI).

2. Normas de Referência

NBR IEC 61439: A “bíblia” para conjuntos de manobra e comando de baixa tensão. Ela define os requisitos de segurança e desempenho.
NR-12: Se o painel for para uma máquina, deve seguir os protocolos de segurança de interface (botões de emergência, relés de segurança).
NBR 5410: Aplicável aos circuitos de alimentação e proteção.

3. Componentes-Chave

CLP (Controlador Lógico Programável): O processador central.
Fontes de Alimentação: Geralmente 24Vcc para os circuitos de comando.
Bornes de Passagem: Organizam a interface entre os cabos internos do painel e os cabos vindos do campo.
Dispositivos de Proteção: DPS (contra surtos), disjuntores motor e fusíveis de ação rápida para eletrônicos sensíveis.

4. Checklist de Verificação (Pré-Energização)

Aperto de Terminais: Verificação com torquímetro para evitar pontos de aquecimento.
Continuidade: Teste de ponta a ponta para garantir que a fiação está no borne correto.
Aterramento: Certificar que a porta e a placa de montagem estão devidamente aterradas.
Limpeza: Remoção de limalhas de metal que podem causar curto-circuito
